電動高壓閥

公稱通徑：DN20mm~300mm
公稱壓力：10.0、16.0、25.0、32.0、45.0MPa
環境溫度：-25～+70℃
主要材質：WCB、304、316、316L

聯系購買

分享到：

產品詳細

電動高壓調節閥產品概述

電動高壓調節閥是由PSL系列或者3810L系列直行程電動執行機構和高壓調節閥體組成。電動高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。電動高壓調節閥采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

電動高壓調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		10.0、16.0、25.0、32.0、45.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、籠式
流量特性		等百分比
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

電動高壓調節閥性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

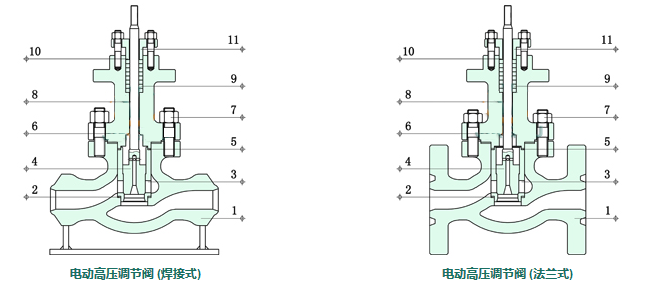

電動高壓調節閥主要結構圖


電動高壓調節閥零件材料

1	閥體	WCB	304	316	316L
2	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
3	閥籠	304	304	316	316L
4	閥芯	304	304	316	316L
5	中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
6	閥蓋	WCB	304	316	316L
7	螺栓	25	不銹鋼	不銹鋼	不銹鋼
8	閥桿	304	304	316	316L
9	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
10	螺栓	25	不銹鋼	不銹鋼	不銹鋼
11	填料壓蓋	WCB	304	316	316L

電動高壓調節閥連接尺寸

公稱通徑(DN)		20
L	國標	國標壓力：PN10.0、16.0、25.0、32.0、45.0MPa 美標壓力：150LB、300LB、600LB、900LB、1500LB、2500LB
L	美標
H、H1、H2		H、H1：該尺寸根據工程師設計為準 H2、D：該尺寸根據調節閥力矩大小而定
R

電動高壓調節閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
