一、AW氣動法蘭硬密封蝶閥概述
多層次硬密封蝶閥系列產品,系節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
二、AW氣動法蘭硬密封蝶閥特點
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、AW氣動法蘭硬密封蝶閥采用標準
設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
四、AW氣動法蘭硬密封蝶閥執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
五、AW氣動法蘭硬密封蝶閥附件的選項
根據不同控制和要求可選擇下列附件:
切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
六、AW氣動法蘭硬密封蝶閥主要技術參數
公稱通徑 | DN(mm) | 50~2000 | 50~500 | |||
---|---|---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
滲漏率 | <0.1×DNmm3/s(符合GB/T13927-92標準) | |||||
適用溫度 | 碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃ | |||||
適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
驅動形式 | 蝸桿蝸輪傳動、氣傳動、電傳動 |
七、AW氣動法蘭硬密封蝶閥主要零件的材質
零件名稱 | 材料 |
---|---|
閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
軸承 | 奧氏體不銹鋼、304氮化 |
填料 | 柔性石墨 |
八、AW氣動法蘭硬密封蝶閥三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

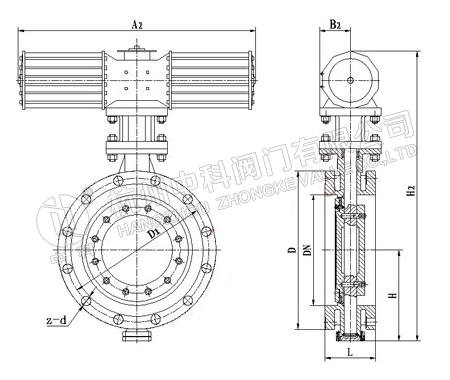

產品結構
D643H-(6、10)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥
通 徑 | 結構長度 | 法蘭外徑 | 螺栓孔中心距 | 密封面 | 法蘭 厚度 | 法蘭 孔數 | 孔 徑 | 密封面高度 | |||
對夾式 | 法蘭式 | ||||||||||
短 | 長 | 短 | 長 | D | D1 | d | C | Z | d | f | |
40 | 43 | 43 | 108 | 150 | 130 | 100 | 78 | 16 | 4 | 14 | 3 |
50 | 43 | 43 | 108 | 150 | 140 | 110 | 88 | 16 | 4 | 14 | 3 |
65 | 46 | 46 | 112 | 170 | 160 | 130 | 108 | 16 | 4 | 14 | 3 |
80 | 49 | 64 | 114 | 180 | 190 | 150 | 124 | 18 | 4 | 18 | 3 |
100 | 56 | 64 | 127 | 190 | 210 | 170 | 144 | 18 | 4 | 18 | 3 |
125 | 64 | 70 | 140 | 200 | 240 | 200 | 174 | 20 | 8 | 18 | 3 |
150 | 70 | 76 | 140 | 210 | 265 | 225 | 199 | 20 | 8 | 18 | 3 |
200 | 71 | 89 | 152 | 230 | 320 | 280 | 254 | 22 | 8 | 18 | 3 |
250 | 76 | 114 | 165 | 250 | 375 | 335 | 309 | 24 | 12 | 18 | 3 |
300 | 83 | 114 | 178 | 270 | 440 | 395 | 363 | 24 | 12 | 22 | 4 |
350 | 92 | 127 | 190 | 290 | 490 | 445 | 413 | 24 | 12 | 22 | 4 |
400 | 102 | 140 | 216 | 310 | 540 | 495 | 463 | 24 | 16 | 22 | 4 |
450 | 114 | 152 | 222 | 330 | 595 | 550 | 518 | 24 | 16 | 22 | 4 |
500 | 127 | 152 | 229 | 350 | 645 | 600 | 568 | 26 | 20 | 22 | 4 |
600 | 154 | 178 | 267 | 390 | 755 | 705 | 667 | 26 | 20 | 26 | 5 |
700 | 165 | 229 | 292 | 430 | 860 | 810 | 772 | 26 | 24 | 26 | 5 |
800 | 190 | 241 | 318 | 470 | 975 | 920 | 878 | 26 | 24 | 30 | 5 |
900 | 203 | 241 | 330 | 510 | 1075 | 1020 | 978 | 26 | 24 | 30 | 5 |
1000 | 216 | 300 | 410 | 550 | 1175 | 1120 | 1078 | 26 | 28 | 30 | 5 |
1200 | 254 | 360 | 470 | 630 | 1405 | 1340 | 1295 | 28 | 32 | 33 | 5 |
1400 | 390 | 530 | 710 | 1630 | 1560 | 1510 | 32 | 36 | 36 | 5 | |
1600 | 440 | 600 | 790 | 1830 | 1760 | 1710 | 34 | 40 | 36 | 5 | |
1800 | 490 | 670 | 870 | 2045 | 1970 | 1918 | 36 | 44 | 39 | 5 | |
2000 | 540 | 760 | 950 | 2265 | 2180 | 2125 | 38 | 48 | 42 | 5 |
