AT氣動硬密封對夾蝶閥

產品中心 > 蝶閥系列 > AT氣動硬密封對夾蝶閥

AT氣動硬密封對夾蝶閥

公稱通徑:DN50~800mm
適用壓力:1.3×10-5Pa~3×105Pa
工作溫度:氟橡膠-25℃~+150℃
閥體材質:碳鋼(C)、不銹鋼(P4、P6)
連接方式:對夾式
環境溫度:標準型:-20~80℃
分享到:

一、氣動對夾式硬密封蝶閥用途和使用范圍
氣動真空蝶閥是在1.3×10-5~3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
布雷特系列氣動真空蝶閥主要性能:
漏率:≤1.3×10-9Pa.M3/S;
適用壓力范圍:1.3×10-5Pa~3×105Pa;
工作溫度:氟橡膠-25℃~+150℃;
安裝位置:任意;
氣源壓力:0.4-0.6Mpa;
閥板兩側壓力差與閥門開、關無關;
壽命:≥10000次。


二、氣動對夾式硬密封蝶閥原理
以電磁換向閥控制氣動執行機構,使閥桿轉動90°達到開關目的。


三、氣動對夾式硬密封蝶閥特點

氣缸采用1/4旋轉式氣缸,角度可調 1°~5°。


四、氣動對夾式硬密封蝶閥主要零件材料
體、桿、板   不銹鋼、碳鋼鍍鎳;
密封件      氟橡膠、氟橡膠



五、氣動對夾式硬密封蝶閥特點
防爆、開關、定位器

通道流暢、運動平穩、應用廣泛

啟閉扭矩小、操作靈活方便、省力節能

耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長

三維偏心原理設計、蝶板開啟瞬間分離密封面

多層次密封結構、密封性能卓越

技術規范
設計依據GB標準ANSI標準
設計標準GB/12238API609
結構長度對夾式鏈接GB12221ANSI B16.10 ANSI B16.5(2-24")
連接法蘭尺寸GB/9113、JB/T79ANSI B16.47(26-32")
實驗和檢驗JB/T9092API598

備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑DN50~800mm
連接方式對夾式
氣缸選配AT系列、GT系列、AW系列、進口執行器系列
氣缸形式雙作用、單作用(彈簧復位)
控制方式開關型、調節型、三段式(開度可選)
公稱壓力16、25、40bar(如需更高壓力訂貨時請注明)
氣源壓力雙作用:4~8bar、單作用:5~8bar
介質溫度W1:-40~180℃、W3:-30~425℃、W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼(C)、不銹鋼(P4、P6)
密封材質聚四氟乙烯(F)、金屬硬密封(H)、硬質合金(Y)

備注:其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

附件選型
電磁閥雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件對氣源進行穩壓、過濾、氣缸潤滑
限位開關遠程反饋開關信號
手操機構可實現手動開、關閥門
定位器輸入模擬量信號(4-20mA或者0-10V),調節閥門開度
備注以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級

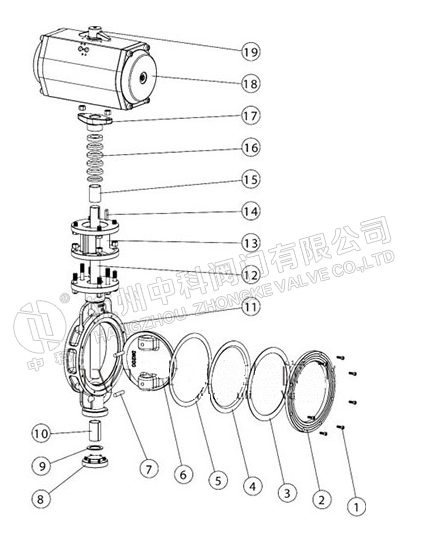

主要零件材質表
序號零件名稱材質序號零件名稱材質
CP4P6CP4P6
1內六角螺絲1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti11閥體WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti
2閥蓋WCB1Gr18Ni9TiZG1Cr18Ni12Mo2Ti12閥桿1Cr131Gr18Ni9Ti1Cr18Ni12Mo2Ti
3墊片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti13連接支架WCBWCBWCB
4閥座PTFE.不銹鋼+柔性石墨14454545
5墊片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti15襯套PTFE.復合軸承
6蝶板WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti16填料PTFE.柔性石墨
7圓柱銷451Gr18Ni9Ti1Cr18Ni12Mo2Ti17壓蓋WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
8下蓋WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti18氣動裝置擠壓鋁合金
9墊片PTFE.不銹鋼+柔性石墨19位置指示器塑料
10襯套PTFE.復合軸承

備注:其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

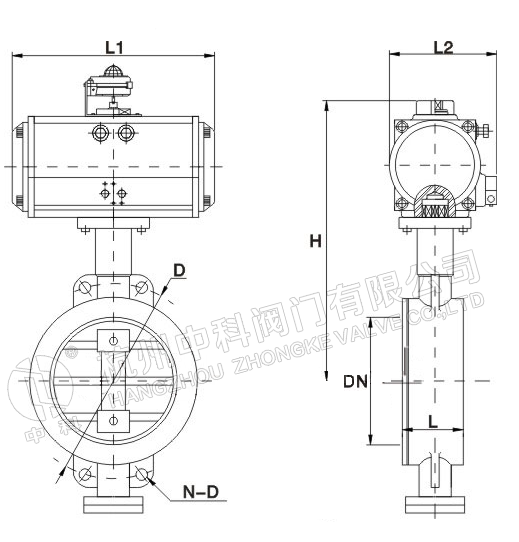

主要外形尺寸-PN16(16bar)
公稱通徑
       [DN]
外形尺寸連接尺寸執行器型號
LL1L2HDN-D
5043159/21183/95277/2051254-18ATD63/ATE75
6546211/24895/107287/3151454-18ATD75/ATE88
8046248/269107/123365/3751608-18ATD88/ATE100
10052269/315123/141420/4361808-18ATD100/ATE115
12556315/345141/152436/4622108-18ATD115/ATE125
15056345/409152/172466/5432408-22ATD125/ATE145
20060409/438172/187593/66529512-22ATD145/ATE160
25068436/559187/215682/75235512-26ATD160/ATE190
30078550/600215/240725/77241012-26ATD190/ATE210
35078600/633240/262832/88047016-26ATD210/ATE240
400102633/730262/330862/96852516-30ATD240/ATE270
450114633262945/100558520-30ATD240/ATE25
5001277303001058/106065020-33ATD270/ATE25
6001541320/1970440/4801108/119577020-36ATD25/ATE28
7001651430/2700480/5601170/125584024-36ATD28/ATE35
8001901430/2700480/5601325/136595024-39ATD25/ATE35

備注:根據不同的閥門扭矩,不同的氣源壓力以及不同的實際工況,選擇相匹配的執行器其相關外形尺寸也隨之變化
