氣動中線蝶閥概述
氣動中線蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥,連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小,中大口徑的蝶閥全開時有效流通面積較大,啟閉迅速省力,利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉,也可以裝配上電氣閥門定位器對介質流量,壓力,溫度等各項參數進行調節控制。
氣動中線蝶閥特點
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性為直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
氣動中線蝶閥技術參數
閥體材質:WCB、304、316、UPVC
閥板材質:304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座:NBR、EPDM、PTFE【壓力等級】:1.6MPa
公稱通徑:DN25-DN1000
結構形式:A型、LT凸耳式
連接方式:對夾、法蘭式
電磁閥電壓:AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
溫度范圍:NBR:-30~80℃;EPDM:-30~120℃;PTFE:-30~130℃
氣動執行器:雙作用、單作用
氣動附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構

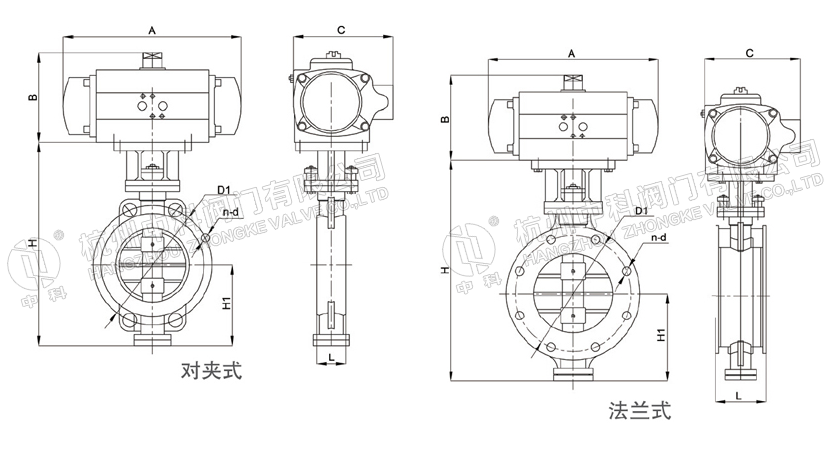

口徑 | 英寸 | 法蘭 GB國標尺寸PN10/PN16/PN25 | 執行器尺寸 | |||||||
L | H | H1 | D1 | n-d | 重量KG | A | B | C | ||
DN50 | 2 | 108 | 245 | 80 | 125/125/125 | 4-18/4-18/4-18 | 12 | 217 | 137 | 111 |
DN65 | 2-1/2 | 112 | 250 | 90 | 145/145/145 | 4-18/4-18/8-18 | 13.75 | 258 | 147 | 122 |
DN80 | 3 | 114 | 350 | 98 | 160/160/160 | 4-18/8-18/8-18 | 16.25 | 258 | 147 | 122 |
DN100 | 4 | 127 | 380 | 112 | 180/180/190 | 8-18/8-18/8-22 | 21 | 299 | 165 | 135 |
DN125 | 5 | 140 | 410 | 128 | 210/210/220 | 8-18/8-18/8-26 | 30 | 349 | 182 | 153 |
DN150 | 6 | 140 | 490 | 147 | 240/240/250 | 8-22/8-22/8-26 | 37 | 397 | 199 | 173 |
DN200 | 8 | 152 | 560 | 178 | 295/295/310 | 8-22/12-22/12-26 | 49 | 473 | 221 | 192 |
DN250 | 10 | 165 | 621 | 215 | 350/355/370 | 12-22/12-26/12-30 | 72 | 560 | 249 | 213 |
DN300 | 12 | 178 | 680 | 250 | 400/410/430 | 12-22/12-26/16-30 | 92 | 601 | 280 | 243 |
DN350 | 14 | 190 | 757 | 280 | 460/470/490 | 16-22/16-26/16-33 | 127.5 | 738 | 383 | 356 |
DN400 | 16 | 216 | 825 | 320 | 515/525/550 | 16-26/16-30/16-36 | 158 | 738 | 383 | 356 |
DN450 | 18 | 222 | 925 | 350 | 565/585/600 | 20-26/20-30/20-36 | 202 | 738 | 383 | 356 |
DN500 | 20 | 229 | 1010 | 380 | 620/650/660 | 20-26/20-33/20-36 | 251 | 940 | 434 | 415 |
DN600 | 24 | 267 | 1180 | 440 | 725/770/770 | 20-30/20-36/20-36 | 350 | 940 | 434 | 415 |
