一、氣動襯氟對夾蝶閥簡介
氣動襯氟對夾蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,閥門操作輕便,嚴密的密封性能,延長了使用壽命;可作快速切斷或調節流量之用。氣動閥門適用于要求可靠密封和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
二、氣動襯氟對夾蝶閥主要特點
1、設計新穎、合理,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
三、氣動襯氟對夾蝶閥采用標準
設計標準 | GB/T2238-1989 |
法蘭連接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-1992;JB/T9092-1999 |
四、氣動襯氟對夾蝶閥技術參數
DN(mm) | 50~1600 |
PN(MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 氟橡膠:-20℃~200℃ |
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
泄漏率 | 符合GB/T13927-92標準 |
驅動方式 | 氣動 |
配置執行機構 | GT、AT、AW系列單雙作用氣動執行器 |
控制方式 | 開關兩位控制、4~20mA模擬量信號控制 |
五、氣動襯氟對夾蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |

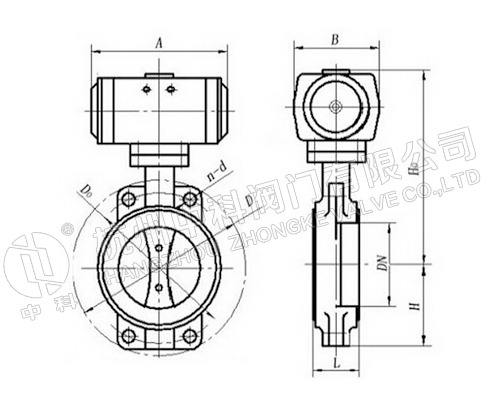

公稱通徑DN | L | D1 | D | z-φd | H | H0 | A | B |
50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 |
80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 |
100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 |
125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 |
150 | 56 | 240 | 285 | 8-22 | 137 | 620 | 355 | 93 |
200 | 6 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 |
250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 |
300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 |
350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 |
400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 |
450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 |
500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 |
600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 |
700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 |
800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
