凸耳氣動蝶閥技術參數
閥內組件閥板材質:球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507
閥桿材質:不銹鋼410、304
設計制造標準
設計制造:GB/T12238-2008
連接標準:JB/T 79.1-1994 ASME B16.10
結構長度:GB/T12221-2005 ASME B16.5
壓力試驗:GB/T13927-2008
氣動執行器
雙作用:通氣開、通氣關,氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關,氣源故障關閉
單作用氣關式:通氣關、斷氣開,氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆

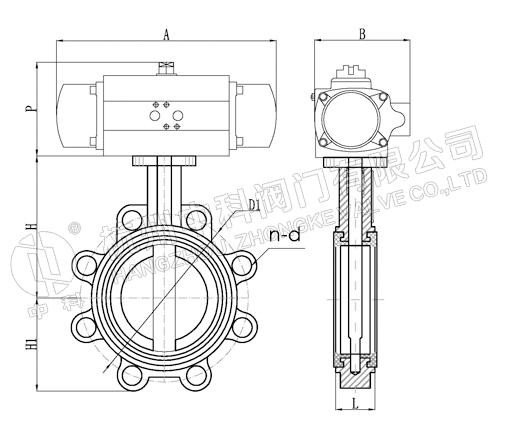

通徑 | 英寸 | GB國標尺寸PN10/PN16 | 執行器尺寸 | ||||||
L | D2 | H1 | H2 | n-Φd | A | P | B | ||
50 | 2 | 42 | 125 | 193 | 80 | 4-16 | 163 | 96 | 76 |
65 | 2 1/2 | 45 | 145 | 212 | 89 | 4-16 | 195 | 115 | 91 |
80 | 3 | 45 | 160 | 232 | 95 | 8-16 | 195 | 115 | 91 |
100 | 4 | 52 | 180 | 280 | 114 | 8-16 | 217 | 137 | 11 |
125 | 5 | 55 | 210 | 302 | 127 | 8-16 | 258 | 147 | 122 |
150 | 6 | 55 | 240 | 330 | 139 | 8-20 | 299 | 165 | 136 |
200 | 8 | 60 | 295 | 419 | 175 | 8-20/12-20 | 349 | 182 | 153 |
250 | 10 | 66 | 350/355 | 482 | 203 | 12-20/12-24 | 397 | 199 | 173 |
300 | 12 | 76 | 400/410 | 553 | 242 | 12-20/12-24 | 473 | 221 | 192 |
350 | 14 | 76 | 460/470 | 635 | 267 | 16-20/16-24 | 560 | 249 | 213 |
400 | 16 | 86 | 515/525 | 709 | 301 | 16-24/16-27 | 601 | 280 | 243 |
450 | 18 | 105 | 565/585 | 750 | 381 | 20-24/20-27 | 738 | 383 | 356 |
500 | 20 | 130 | 620/650 | 840 | 387 | 20-24/20-30 | 738 | 383 | 356 |
600 | 24 | 151 | 725/770 | 1021 | 457 | 20-27/20-33 | 940 | 434 | 41 |
