一、AT氣動對夾式球閥簡介
AT氣動對夾式球閥是設計新穎的一體式超短結構,和普通球閥相比,具有體積小,閥座與端面法蘭距離近,物料滯留少,密封性能優越,使用壽命長等特點。廣泛應用于日用化工、制藥、啤酒、油脂等輕工行業,并可在細軟顆粒介質輸送和真空管路上使用。氣動對夾球閥是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
二、AT氣動對夾式球閥產品特點
1、根據用戶需要,可設有防靜電結構。
2、閥座采用彈性密封結構,密封可靠,啟閉輕松。
3、設置了90°開關帶孔定位片,根據需要可以加鎖,防止誤操作。
4、具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。
5、設有耐火結構,萬一發生火災時,仍然能夠可靠操作并具有良好的密封性。
【可選擇附件】:
1、切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
2、調節型附件:電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
4、手動機構:HVSD手操機構
三、AT氣動對夾式球閥主要技術參數
1、閥體
閥體形式 | 直通鑄造超短閥 |
公稱通徑 | DN15~300mm |
公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa;美標ANSI 150、300LB ;日標JIS 10、20、30K |
法蘭標準 | JIS、ANSI、GB、JB、HG等 |
連接形式 | 法蘭式、對夾式 |
壓蓋型式 | 螺母壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
2、閥內件
3、執行機構
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20~+90℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。
四、AT氣動對夾式球閥主要性能指標
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0~90° |
泄露量Q | 按GB/T4213-92,小于額定KV0.01% (軟密封為零泄露) |
基本誤差 | 帶定位器:小于全行程的±2% |
回差 | 帶定位器:小于全行程的2% |
五、AT氣動對夾式球閥主要性能規范
試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) |
1.6 | 2.5 | 4.0 | 6.4 | 150 | 300 | 10K | 20K |
強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 | 2.4 | 3.8 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7MPa |
六、AT氣動對夾式球閥主要零件材料
1 | 閥體 | WCB、CF8、CF8M、CF3M | | |
2 | 壓圈 | 2Cr13、304、316 |
3 | 閥座 | PEFE、PPL、304 |
4 | 球體 | 2Cr13、304、316 |
5 | 閥桿 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 螺母壓蓋 | 2Cr13、304、316
|

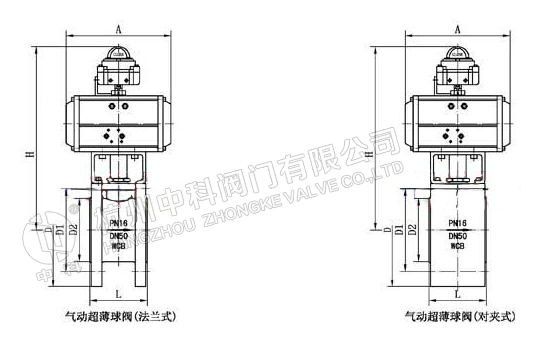

主要外形及連接尺寸公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
A | 根據閥門壓力大小而定。配置執行器不同,外形尺寸也不相同。可進入氣動執行器頁面查閱。 |
