電動三通球閥

公稱通徑：DN15-200mm
公稱壓力：PN16、25、40、64bar
適用溫度：-20 ~ +80℃
連接方式：法蘭
主要材質：碳鋼(C)、不銹鋼(P4、P6)

聯系購買

分享到：

產品詳細

產品概述

電動三通球閥有兩座和四座密封結構，閥芯通道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯通道與管道口的連接狀態，可實現對三條支管不同的組合控制。如今是航空航天、石油化工、罐裝設備、涂料設備、干燥設備、真空設備、電鍍設備、清洗設備、實驗設備、消防設備、暖通空調、生物制藥、醫療器械、農業機械、食品機械、紡織印染、船舶工業、自動控制、環保水處理等行業的可靠產品。

產品特點

閥芯采用L型和T型、可滿足不同的工況要求
流通性好、品質優良、啟閉力矩小、壽命長
球閥高平臺結構、IS05211連接標準、安裝更加專業和方便

技術參數
公稱通徑	DN15-200mm
連接方式	法蘭
執行器選配	A系列、B系列及進口執行器系列
控制方式	開關型（電開、電關）、調節型
公稱壓力	PN16、25、40、64bar（如需更高壓力訂貨時注明）
電源電壓	AC220V、AC380V、DC24V（其它特制）
介質溫度	W1:-40-180℃、W2:-40 - 300℃
介質溫度	W3:-30 - 425℃、W4:-40 -425℃
環境溫度	標準型：-20 - 80℃
防護等級	IP55、IP65、IP67
閥體材質	碳鋼(C)、不銹鋼(P4、P6)
密封材質	聚四氟乙烯(F)、對位聚苯(PPL)
密封材質	金屬硬密封(H)、砸質合金(Y)

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

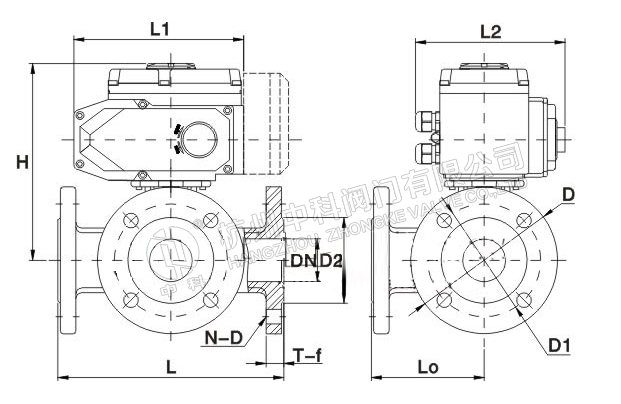

產品結構

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]										執行器選配
公稱通徑 [DN]	L	Lo	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	150	72	165	150	235	95	65	46	14-2	4-14	A-005	B-010
20	160	80	165	150	240	105	75	56	16-2	4-14	A-005	B-010
25	180	90	165	150	250	115	85	65	16-2	4-14	A-010	B-010
32	200	100	165	150	271	140	100	76	18-3	4-18	A-010	B-010
40	220	110	190	170	281	150	110	84	18-3	4-18	A-020	B-020
50	240	120	190	170	290	165	125	99	20-3	4-18	A-040	B-030
65	260	130	190	170	309	185	145	118	20-3	4-18	A-060	B-030
80	280	140	270	220	355	200	160	132	20-3	8-18	A-080	B-030
100	320	160	270	220	385	220	180	156	22-3	8-18	A-100	B-040
125	380	190	270	220	443	250	210	184	22-3	8-18	A-120	B-050
150	440	220	270	220	462	285	240	211	24-2	8-22	A-140	B-060
200	550	260	270	220	513	340	295	266	24-3	12-22	A-200	B-080

特殊選項
防爆型	防爆等級：Exd II BT4 防爆證號：GYB13.1736X
調節型	輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能
手動功能	電動執行器配有手動裝置，開閥、關閥功能
備注：	1、電動執行器的參數和選配請查閱執行器資料。
備注：	2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。
