氣動三通內螺紋球閥

產品中心 > 球閥系列 > 氣動三通內螺紋球閥

氣動三通內螺紋球閥

公稱通徑：DN15～50mm
公稱壓力：16、25、40、64bar（如需更高壓力訂貨時請注明）
連接方式：內螺紋、卡箍
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）

聯系購買

分享到：

產品詳細

氣動三通內螺紋球閥特點
防爆、開關、定位器
閥芯采用L型和T型、可滿足不同的工況要求
響應迅速、流通性好、品質優良、啟閉力矩小、壽命長
球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

技術規范
設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSI B16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
實驗和檢驗	JB/T9092	API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN15～50mm
連接方式	內螺紋、卡箍
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	換向、分流
公稱壓力	16、25、40、64bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

主要零件材質表
序號	零件名稱	材質	序號	零件名稱	材質
1	接頭	不銹鋼CF8、CF8M、CF3、CF3M	8	墊片	不銹鋼304、316L
2	閥座	PTFE、尼龍、對位聚苯	9	填料	PTFE
3	球體	不銹鋼304、304L、316、316L	10	壓蓋	不銹鋼304、316L
4	墊片	PTFE	11	連接支架	不繡鋼CF8
5	閥體	不銹鋼CF8、CF8M、CF3、CF3M	12	連接套	不繡鋼304
6	螺栓	不繡鋼304	13	螺栓	不繡鋼304
7	閥桿	不銹鋼304、304L、316、316L	14	氣動裝置	擠出鋁合金

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

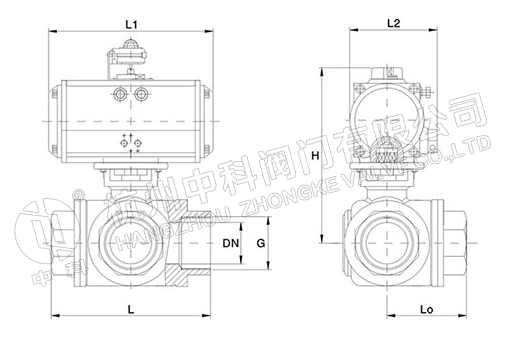

主要外形尺寸-PN16（16bar）
公稱通徑[DN]	外形連接尺寸						執行器型號
公稱通徑[DN]	L	L1	L2	Lo	H	G	執行器型號
15	68	141/159	71/83	34	177/208	1/2"	ATD50/ATE63
20	78	141/159	71/83	39	180/211	3/4"	ATD50/ATE63
25	86	159/211	83/95	43	199/227	1"	ATD63/ATE75
32	111	211/248	95/107	55.5	231/251	11/4"	ATD75/ATE88
40	126	248/269	107/123	63	235/265	11/2"	ATD88/ATE100
50	143	248/269	107/123	71.5	263/298	2"	ATD88/ATE100

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
