一、氣動固定式球閥產品概述
氣動固定式球閥是由角行程氣動執行器與固定式球閥組成。采用上下閥桿固定閥芯(軸支式)和可動密封座設計,工作更穩定。氣動固定式球閥具有自動補償功能,雙向密封閥座之間具有無間隙回轉時具有很大的剪切力及自潔功能。流阻系數小安裝方便、運行可靠、密封性好、適應性強、維修簡單等特點。氣動固定式球閥可配置行程限位開關、電磁閥、減壓閥、空氣過濾器等附件??刂崎_關氣源在0.4MPa-0.7MPa范圍內,并送出兩對無源觸點信號指示閥門的開關。目前氣動固定式球閥以廣泛應用于石油、化工、冶金、環保、給排水、電力、輕工、造紙、高壓設備等工業自動控制系統中做遠距離集中控制或就地控制。
二、氣動固定式球閥產品特點
1、氣動固定式球閥采用固定球設計。運動部位采用摩擦系數及小材料,操作扭矩小靈活運用。
2、氣動固定式球閥采用全通徑或縮徑,流通阻力小。
3、硬密封氣動固定式球閥采用雙向金屬可動密封結構,具有自動補償及自潔功能,密封性能穩定。
4、采用雙邊可動密封座設計,具有雙向密封功能,安裝無需考慮介質流向。
5、具有防靜電結構設計。在閥桿于閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。
6、具有放火功能設計。在緊急火災情況下閥座各密封面形成金屬對金屬密封。
【可選擇附件】:
1、切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
2、調節型附件:電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
4、手動機構:HVSD手操機構。
三、氣動固定式球閥產品其他參數
1、閥體
閥體形式 | 兩段式鑄造閥體 |
公稱通徑 | DN50~1000mm |
公稱壓力 | PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150 300 600 900 LB;JIS 10 20 30 40 K |
連接形式 | 法蘭式 |
法蘭標準 | JIS、ANSI、GB、JB、HG等 |
閥蓋形式 | 一體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
2、閥內件
閥芯形式 | O型固定球型閥芯 |
流量特性 | 近似快開型 |
3、執行機構
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20~+90℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、氣動固定式球閥主要零件材料
1 | 底座 | WCB、CF8、CF8M、CF3M |
2 | 左閥體 | WCB、CF8、CF8M、CF3M |
3 | 下閥軸 | 2Cr13、304、316、316L |
4 | 右閥體 | WCB、CF8、CF8M、CF3M |
5 | 球體 | 2Cr13、304、316、316L |
6 | 密封圈 | PTFE、PPL、304、316、316L |
7 | 彈簧 | 65Mn、不銹鋼 |
8 | 銷 | 25、35、45 |
9 | 上閥軸 | 2Cr13、304、316、316L |
10 | 支架 | WCB、CF8、CF8M、CF3M |
11 | 填料壓板 | WCB、CF8、CF8M、CF3M |
12 | 執行器 | 根據客戶要求提供配置 |
五、氣動固定式球閥主要性能指標
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||||||
動作范圍 | 0~90° | |||||||||||||||||
泄露量Q | 軟密封VI級、硬密封IV級、符合ANSI B16.104標準 | |||||||||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||||||||
回差 | 帶定位器:小于全行程的2% |
六、氣動固定式球閥主要性能規范
試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
氣密試驗 | 0.4~0.7MPa |

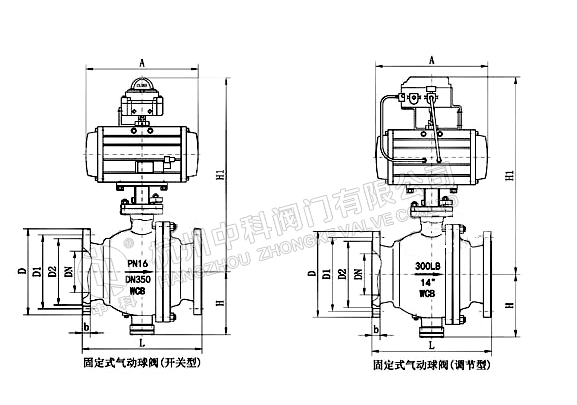

公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | - | - | - | - | - | - | 335 | 385 | 430 | 470 | 590 | 700 | 780 | 950 |
H1 | 根據所配執行機構而定,配置執行器不同,連接尺寸也不同 | |||||||||||||
A | ||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 705 | 840 | 910 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | 840 |
D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 435 | 485 | 608 | 718 | 788 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 12-26 | 12-30 | 12-34 | 12-41 | 12-41 |
